ANT3116

2×53W，免濾波，D 類音頻功率放大器

概述

       ANT3116 是一款高集成度、高效率、高信噪比的 雙通道 D 類音頻功率放大器。支持 BTL 和 PBTL 模式輸出，PVCC 供電電壓范圍 5.5V～25V。雙 通道 BTL 模式下輸出功率可以到 2×53W(6Ω， 24V，THD+N=10%)，單通道 PBTL 模式下可以 輸出 84W（4Ω，24V，THD+N=10%）。 ANT3116 采用新型 PWM 脈寬調制架構，降低靜 態功耗，提高效率，PWM 采用擴頻技術，大幅降 低了 EMI 輻射，在功率和喇叭線長一定的范圍內， 可以用磁珠替代電感方案，從而優化成本和電路 面積。 ANT3116內置過熱保護，短路保護，過壓保護， 欠壓保護，防止芯片在非正常工作條件下?lián)p壞。

特性 ?

輸出功率：

BTL：2×41W (8Ω，24V，THD+N=10%) 2×53W (6Ω，24V，THD+N=10%)

PBTL：84W (4Ω，24V，THD+N=10%）

? PVCCL/R 支持寬電壓供電，范圍 5.5V～25V

? 17mA@12V 靜態電流

? 效率高達 96%

? 高信噪比 108dB

? 優異的上、下電 pop-click 噪聲抑制

? 抖頻設計超低 EMI

? 內置過熱保護，短路保護，過壓保護，欠壓 保護功能

? 無鉛無鹵封裝，ESOP16


應用

? 大功率藍牙音箱

? AI 音箱

? 2.1 聲道音箱

? LCD 電視

訂購信息

產品型號 封裝形式 器件標識 包裝方式

ANT3116  ESOP16    ANT3116    編帶

概述 ANT3116 是一款高集成度、高效率、高信噪比的 雙通道 D 類音頻功率放大器。支持 BTL 和 PBTL 模式輸出，PVCC 供電電壓范圍 5.5V～25V。雙 通道 BTL 模式下輸出功率可以到 2×53W(6Ω， 24V，THD+N=10%)，單通道 PBTL 模式下可以 輸出 84W（4Ω，24V，THD+N=10%）。 ANT3116 采用新型 PWM 脈寬調制架構，降低靜 態功耗，提高效率，PWM 采用擴頻技術，大幅降 低了 EMI 輻射，在功率和喇叭線長一定的范圍內， 可以用磁珠替代電感方案，從而優化成本和電路 面積。 ANT3116內置過熱保護，短路保護，過壓保護， 欠壓保護，防止芯片在非正常工作條件下?lián)p壞。

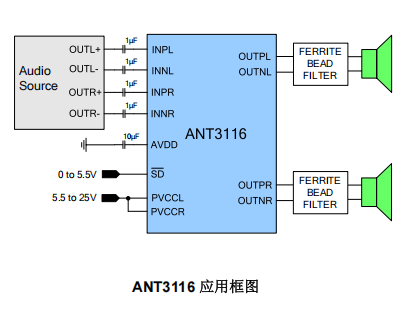

簡易應用框圖
